آلة APG المضغوطة مع نظام التدفئة لـ 24 أو 36 كيلو فولت
آلة APG المضغوطة مع نظام التدفئة لـ 24 أو 36 كيلو فولت
مكان المنشأ
الصين
اسم العلامة التجارية
JT-RESIN
إصدار الشهادات
SGS，CE,UL
رقم الموديل
888
تفاصيل المنتج
التطبيق:
إنتاج راتنجات الايبوكسي
وسط عازل:
راتنجات الايبوكسي
هيكل الدائرة المغناطيسية:
النوع المشترك
حجم لوحة المشبك:
1000x1000 ملم
الحد الأدنى والحد الأقصى لسكتة المشبك:
250×1650ملم
قوة التسخين:
36 كيلو واط
المواصفات:
900*900*900
خدمة ما بعد البيع:
المهندسين المتاحة لخدمة الآلات في الخارج
مصدر الطاقة:
كهربائي
نظام التحكم:
PLC
التكرار:
50 هرتز/60 هرتز
النوع:
الآلات الصناعية
الجهد:
220 فولت/380 فولت
الضمان:
سنة واحدة
المواد:
راتنجات الايبوكسي
الحالة:
مستخدم
إبراز:
أجهزة التشغيل,نظام التدفئة آلة APG العصابة,36 كيلو فولت آلة APG CLAMPING
,
Heating System APG CLAMPING MACHINE
,
36 kV APG CLAMPING MACHINE
شروط الدفع والشحن
الحد الأدنى لكمية
1 قطعة
الأسعار
consult
تفاصيل التغليف
خشبي
وقت التسليم
5 أيام
شروط الدفع
T / T ، ويسترن يونيون ، MoneyGram ، D / P
القدرة على العرض
100 قطعة في الشهر
وصف المنتج
آلة APG 1حجم لوحة التثبيت: 1250*800ملم 2القوة الرئيسية للضغط: 400KN 3مسار فتح أقصى: 1200 ملم 4قوة الاسطوانة العليا: 30KN 5قوة أسفل: 30KN 6قوة التدفئة: 24 كيلوواط 8.مع شاشة لمسة إلى جانب التحكم الحقن 7الوزن الإجمالي: 8000 كجم 8- إمالة الآلة: 5 درجة على محور X الهيدروليكيوصف المنتج
وصف المنتج

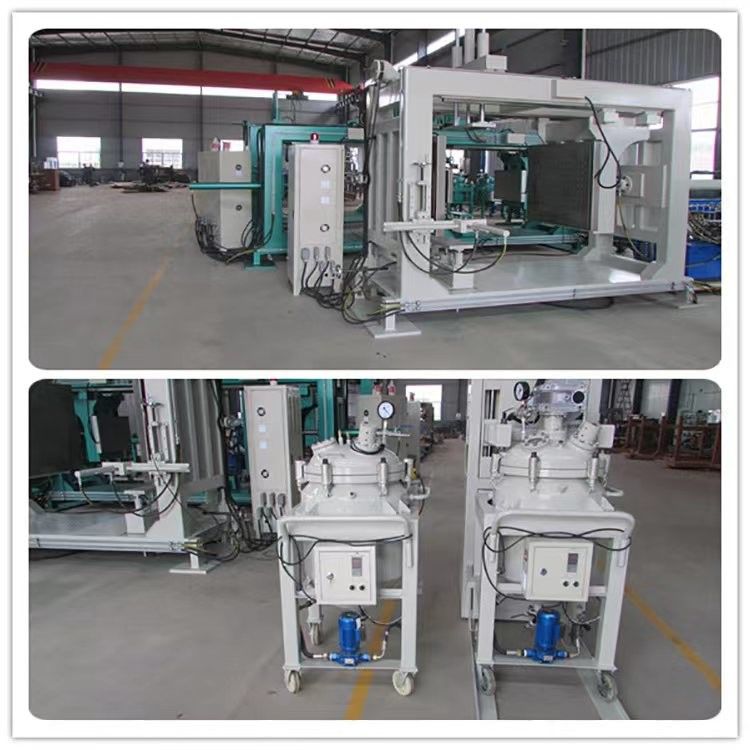

عربة الحقن والمزج مع آلة APG
24 كيلو فولت لبنات العفن. - نعم- نعم- نعم- نعم
سجل تدفق عملية آلة APG Clamping Machine - نعم نظام تحضير فراغ الراتنج الإيبوكسي مقترح تقني أحكام عامة 1المواصفات تعرض المتطلبات التقنية لتصميم، هيكل، تجميع، اختبار وتشغيل المعدات. 2المواصفات المحددة لهذه المواصفات التقنية هي الحد الأدنى من المتطلبات التقنية، لا يتم تحديد جميع التفاصيل التقنية،و أحكام المعايير والمواصفات ذات الصلة لم يتم اقتباسها بالكامليجب على المورد أن يضمن أن المنتجات والخدمات المقدمة تتوافق مع هذه الاتفاقية والمعايير الوطنية والصناعية ذات الصلة وأن تكون وظيفية وتعمل بشكل جيد.يجب أن تلبي متطلبات المعايير والمعايير الوطنية الإلزامية المتعلقة بالسلامة وحماية البيئة. 3. المشروع هو مشروع مفتوح، والمورد هو المسؤول عن تصنيع المعدات، والنقل، والتركيب، وتشغيل، والتدريب والخدمة. 4إذا كانت المعدات المقدمة من قبل المورد تنتهك حقوق الملكية الفكرية ، فإن المسؤولية عن الضرر تتحمل من قبل المورد ولا تضر بمصالح المشتري. 5بعد بدء العمل بالعقد، يجب على المورد أن يقدم للمشتري جدول إنتاج يلبي متطلبات تاريخ تسليم العقد. 6. مخطط تخطيط المعدات المقدمة من قبل المورد، مخطط الحالة الأساسية، مخطط الكهرباء، مخطط هيكل المكونات الرئيسية، الخ.يجب على المشتري أن يؤكد قبل إدخال الإنتاجيجب على المورد تغيير المشكلات التي لا تستوفي متطلبات هذا المواصفات التقنية. 7يجب أن تتضمن مواصفات المعدات مبدأ العمل، والبنية، وإرشادات التثبيت، وأساليب التشغيل والاحتياطات، والأخطاء الشائعة وطرق التعامل.الموردين ومواصفات النموذج لجميع المعدات وجميع الأنظمة الهامة. 8يلتزم المورد بتوفير تكنولوجيا قابلة للتطبيق، ناضجة ومثبتة لمعدات الصب.
مجال تطبيق المعدات معدات صب الفراغ في هذا المخطط مناسبة لصب لفائف الراتنج الايبوكسي من مختلف المنتجات الكهربائية الراتنج الايبوكسي: المحول، المحول الجاف، لفائف قوس القوس، المفاعل،المحول الأرضية وهلم جرا (كلا من إضافة ملء وعدم إضافة نظام الراتنج ملء قابلة للتطبيق).
III. وصف بسيط لإنتاج المعدات 1أنواع المنتجات: مختلف المحولات، المحولات الجافة، ملفات قوس القمع، محولات الأرض، المفاعلات الأساسية وغيرها من المنتجات الكهربائية. 2مناسبة للإنتاج المستمر اليومي 3- شروط استخدام المعدات
مكان تشغيل المعدات: في الداخل
وضع تسخين المعدات: تسخين كهربائي قوي.
مصدر الطاقة: الجهد:380 فولت،50 هرتز، الطاقة≤55كيلوواط
الهواء المضغوط: التدفق:3/ دقيقة، الضغط 0.8 MPa.
ظروف البيئة: درجة حرارة البيئة-15درجة حرارة ≤ 40 درجة مئوية، الرطوبة النسبية ≤ 95 درجة مئوية.
4المكونات الكهربائية المختارة ماركة شنايدر
المكونات الرئيسية للمعدات:
نظام إزالة الغازات من خليط الراتنج المختلط مسبقًا (300 لتر) - مجموعة واحدة
نظام إزالة الغازات من خليط من العوامل المعالجة المختلطة مسبقاً (300 لتر) - مجموعة واحدة
نظام إزالة الغازات (300 لتر) - 1 مجموعة
أنابيب تفريغ المواد - 4 مجموعات.
خزان الخلط ونظام تسخين أنابيب المواد ----2 مجموعات لكل واحد
أنظمة الهواء المضغوط - 1 مجموعة
أنظمة الوزن الإلكترونية وأنظمة التغذية - 2 مجموعة.
خندق تفريغ الحقيبة 1 مجموعة
خزانات التجفيف للتعبئة - مجموعة واحدة
أجهزة تغذية الفراغ-- 1 مجموعة
نظام التحكم والقياس-1 مجموعة
منصة تشغيل المعدات الفولاذية - مجموعات 2
المعلمات التقنية ووصف المعدات
حجم خزان الخليط: 300 لتر
سرعة ضخ المضخة الرئيسية في نظام الفراغ أكبر من 300 pa L/S ((المستخدمون)
درجة حرارة عمل خزان الخلط 60 ~ 75oC ((قابلة للتعديل
هذا المعدات تعتمد الخلاط الديناميكي الآلي مواد خلط.
5. هذه المعدات لديها برنامج الكمبيوتر التحكم ووضع التحكم اليدوي. تسجيل تلقائي من خزان المواد، درجة حرارة القالب، الفراغ، يمكن تعيينها مسبقا كمية المواد هو التحكم التلقائي. 7. كل خزان خلط يعتمد التدفئة الكهربائية، زيت توصيل الحرارة كوسيلة لنقل الحرارة، التحكم التلقائي في درجة الحرارة.يتم استنشاق الراتنج ومواد التجفيف مباشرة من مدخل خزان الخليط المسبق. 8. خزان إزالة الغازات الفراغ يعتمد جهاز إزالة الغازات من الفيلم وجهاز التحريك المربط.
الشروط التقنية للأنظمة
نظام إزالة الغازات من خليط الراتنج 300 لتر:1 مجموعة (على التوالي لخليط الراتنج + ملء)
المعلمات التقنية الرئيسية
الحجم الفعلي الداخلي: 300 لتر حد الفراغ: <50 Pa ((بدون حمولة، درجة حرارة طبيعية) فراغ العمل: 50 ~ 200 Pa (( قابل للتعديل) معدل التسرب في حالة عدم الحمل: < 100 Pa.LS درجة حرارة التشغيل: درجة حرارة الغرفة ~ 100درجة حرارة ± 2 درجة مئوية ((تعديل تلقائي، درجة حرارة ثابتة تلقائية، إنذار ارتفاع درجة الحرارة) درجة حرارة سطح الخزان الخارجي: +25درجة حرارة البيئة يمكن ضبط الفراغ في ظل ظروف قابلة للسيطرة ، مثل 50 Pa-200Pa
لخلط الراتنج الايبوكسي و إزالة الغازات تحت الفراغ
الخصائص الهيكلية والوصف
الخزان هو هيكل عمودي وجدار الداخل من الخزان هو 304 الفولاذ المقاوم للصدأ.
جهاز إزالة الغازات من الفيلم، محرك الحد (مع التحكم في محول التردد).
الخليط: جهاز خليط من نوع الراسي، المادة هي الفولاذ المقاوم للصدأ، محرك تخفيض تحويل التردد.
يتم تزويد غطاء الخزان بمنفذ تغذية، ومنفذ امتصاص عامل تصفية الراتنج، ومنفذ فراغ، ومنفذ مراقبة ومنفذ قياس درجة الحرارة.
مع نافذة مراقبة مضيئة:1.
تسخين الخزان: زيت توصيل الحرارة بين طبقة الخزان ، ووضع مركزين مستقلين للتسخين ، سهلة التسخين.
التحكم في درجة الحرارة: يتم استخدام جهاز استشعار درجة الحرارة وأداة التحكم في درجة الحرارة للتحكم في درجة حرارة الخزان ، نطاق التحكم في درجة الحرارة 40 ~ 120درجة حرارة ± 5 درجة مئوية
عرض درجة الحرارة في الخزان: 1 جهاز استشعار درجة الحرارة وأداة عرض درجة الحرارة تستخدم لعرض درجة حرارة الخزان ، نطاق عرض درجة الحرارة 0 ~ 200درجة حرارة
